本記事では、排水処理設備や送気設備の現場で、実際に部品選定や更新判断に関わる立場の方を想定しています。水処理設備では、ブロワ、散気装置、配管、液体ライン、分岐部、切替部など、さまざまな箇所で「流れをどう扱うか」が運転の安定性を左右します。その際、単に配管をつなぐだけでは設備は成立しません。流れを止める、通す、切り替える、調整するという「流体制御」の考え方が必要になります。
この流体制御を担うのが、バルブやコックです。
ただし、これらをひとまとめにしてしまうと、選定の本質を見誤ります。開閉に向くものと調整に向くものは役割が異なり、同じ「空気を扱う部品」であっても、散気配管側のバルブとダクト側のダンパーは別物です。
つまり、バルブ・コックの選定は単なる部品選びではなく、設備全体の流れをどう設計し、どう安定運転させるかという問題そのものです。

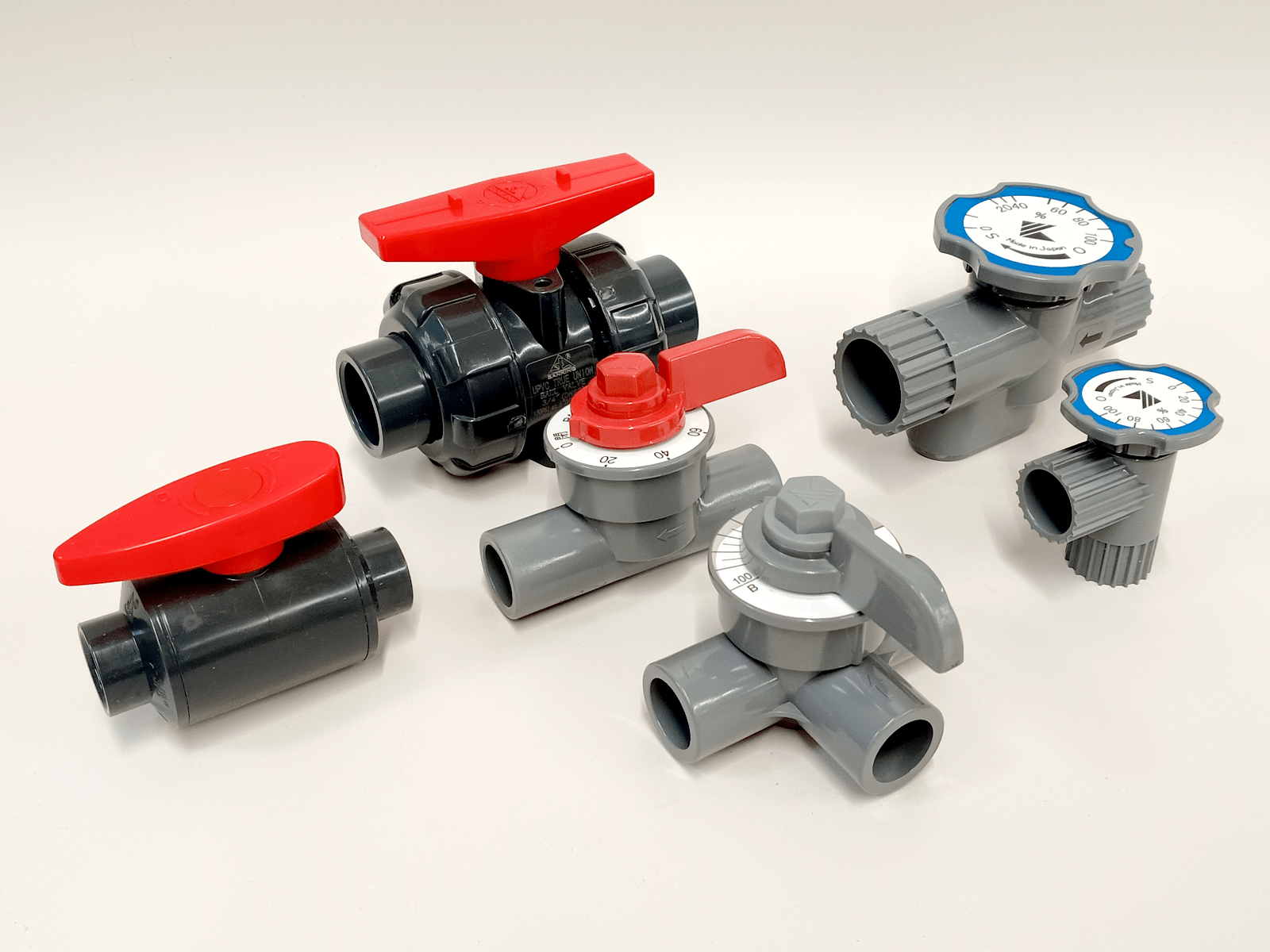

本記事では、バルブ・コックの役割を整理したうえで、OSコック、リニアコック、スーパーリニアバルブ、低風量リニアコック、微調整用バルブ、ボールバルブ、電動ボールバルブを中心に、構造と選定の考え方を体系的に整理します。
目次
1. バルブ・コックとは何か：役割と対象範囲の整理
1-1. 排水処理・送気設備における「流体制御」の重要性
バルブやコックは、単なる付属品ではありません。送気量が各ラインへ過不足なく配分されているか、必要なときに確実に遮断できるか、切替を安全に行えるかといった機能は、処理の安定性と日常管理のしやすさを直接左右します。
特に浄化槽のばっ気槽などの送気設備では、「空気を送っている」というだけでは不十分です。どの槽に、どの系統に、どの程度の空気を送るのかを管理しなければ、散気状態に偏りが生じ、設備全体として均一な運転が難しくなります。調整が粗ければ送気バランスが崩れ、開閉が曖昧であれば保守時の停止や切替が不安定になります。これは配管途中の部品の問題に見えて、実際には設備全体の運転状態に跳ね返ってきます。
つまり、バルブやコックは「流体を流すための部品」ではなく、流れを設計どおりに成立させるための部品です。この視点を持たずに選定すると、施工後の運用段階で差が出ます。
バルブの基本構造や種類については、日本バルブ工業会が公開している解説資料に体系的な整理があります。流体制御の基礎を確認するうえで参考になります。 【参考】
水道用バルブ便覧 – 水道バルブ工業会
https://jwva.jp/document/document-binran
1-2. 水処理・送気設備では使用環境の確認が不可欠である
水処理・送気設備の現場は、一般的な室内配管とは条件が異なります。屋外設置、湿気、薬液の飛散、粘性汚れの付着、長期連続運転など、部品には複数の負荷が同時にかかります。
そのため、口径や接続方法だけで選定しても十分ではありません。流体が空気か液体か、頻繁に操作するか、狭い場所で操作するか、将来取り外す必要があるかといった現場条件を含めて判断する必要があります。
今回扱う製品群にはPVC製のものが多く含まれています。PVC製で腐蝕しないという特長は、水処理設備のように湿気や液体にさらされる環境で大きな意味を持ちます。ただし、材質だけを見ればよいわけではありません。材質、形状、接続方式、操作方法、更新性は一体で考えるべき要素です。
1-3. 機能別にみる基本分類：開閉・調整・切替
バルブやコックは、役割で見ると大きく三つに整理できます。
開閉用
流れを通すか止めるかを明確に扱うためのものです。設備の立上げ、停止、保守時の隔離、系統の遮断などに使います。
調整用
流量を段階的に合わせ込むためのものです。散気ラインの送気量配分や複数系統のバランス取りでは、この機能が中心になります。
切替用
流路の向きを変える、分岐先を切り替えるためのものです。三方構造が代表で、分岐と切替を一つの部材で整理できます。
この三つは似ているようで別の役割です。開閉用を調整用の代わりに使えば管理は粗くなり、切替を継手の組み合わせだけで無理に構成すれば配管は複雑になります。したがって、まず「何をしたいのか」を決め、そのうえで役割に合った製品を選ぶことが選定の出発点になります。
2. 選定の本質：「開閉」と「流量調整」は同じではない
2-1. ボールバルブにみる「確実な開閉」の構造
ボールバルブは、内部の球体を回転させて流路を開閉する構造です。一般に90度回転で全開・全閉を切り替えるため、開閉状態が明確で、設備の遮断・隔離用途に向きます。
この「明確さ」が、ボールバルブの本質です。途中位置を取ることはできても、役割の中心は調整ではなく開閉です。そのため、設備の停止、液体ラインの遮断、保守時の切離しなど、「通すか止めるか」をはっきりさせたい場面で強みを発揮します。
今回の製品群でいえば、自在型ボールバルブ、片ユニオン付ボールバルブ、コンパクトボールバルブがこの系統です。これらは液体にも使用できるため、液体ラインの開閉用途でも活用可能な製品です。
コンパクトボールバルブ
大きなハンドルで操作トルクを軽減し、日常の開閉作業をしやすくした構造です。PVC製で腐蝕に強く、水処理設備にも使いやすい構成です。
自在型ボールバルブ
PVC製で腐蝕せず、TS式とネジ式の両方に対応しています。液体ラインにも使用できるため、開閉用途の汎用性が高い構成です。
2-2. 流量調整を成立させる「開度制御」の考え方
流量調整では、単に「少し開ける」「少し閉める」ができればよいわけではありません。重要なのは、ハンドルを少し動かしたときに流量が急に変わるのか、それとも段階的に調整できるのかという点です。
送気設備では、この違いが管理性にそのまま出ます。ブロワからの空気を複数ラインへ分配する場合、必要なのは「空気が通るかどうか」ではなく、「どのラインへどれだけ送るか」を調整し続けられることです。このため、調整用として設計された製品には、開度変化を細かく扱いやすい構造が求められます。
2-3. 「調整できる」と「調整に向いている」は別である
ここは、現場で最も混同されやすい点です。どのバルブでも途中位置を取ること自体はできます。しかし、それがそのまま「調整用」であることを意味するわけではありません。
調整用バルブには、次のような条件が求められます。
- 少しずつ開度を変えやすいこと
- 設定した位置を再現しやすいこと
- 複数ラインで比較・管理しやすいこと
- 作業者が変わっても扱いやすいこと
目盛を基準に設定を合わせられることは、現場での引継ぎや復旧時の再現性を高めます。この差は、運転管理の属人化を避けるうえでも重要です。
3. 構造設計にみる製品別の設計思想
3-1. OSコック：風量の開閉を担うコック
OSコックの名称はOpen / Shut（開閉）を示します。その名の通り、OSコックは「開ける・閉める」を担う製品群です。
ここで重要なのは、OSコックをリニアコックと同列に見ないことです。どちらもエアー配管に使う製品ですが、役割は異なります。OSコックは風量の開閉、リニアコックは風量の調整。この違いは記事全体の中心軸でもあります。
OSコックにはS型、L型、三方があります。つまり、同じ開閉用であっても、直線配管向きか、方向を変えたいか、切替を伴うかによって形状を選び分ける構成になっています。機能は開閉、形状は流路条件に応じて選ぶ。この整理が重要です。
3-2. リニアコック・スーパーリニアバルブ：送気量調整を前提にした構造
リニアコックおよびスーパーリニアバルブは、ブロワの風量を調整するための製品です。どちらもエアー配管へ接続し、リニアな流量特性を持つことが明示されています。
リニアコックにはL型、S型、三方があり、スーパーリニアバルブにはL型とS型があります。このことから、これらは単なる調整用バルブではなく、配管方向や分岐条件に合わせて選べる調整用製品であると分かります。
操作面にも違いがあります。リニアコックはコック式ハンドル、スーパーリニアバルブは丸型ハンドルを採用しており、いずれも200°回転で全閉から全開まで操作できます。この回転域の広さは、90°で開閉するボールバルブとは性格が異なり、細かな開度管理に向いています。
また、どちらも目盛に合わせて使用する構造です。つまり、感覚だけで操作するのではなく、設定値を基準に開度を管理することが前提になっており、送気バランスを扱う現場で大きな意味を持ちます。
リニアコック
リニアコックは、ブロワの風量調整に用いる調整用コックです。リニアな流量特性を持ち、塩ビ製で軽量・コンパクトな設計に加え、耐圧性と弁座漏れゼロ構造を特徴としています。コック式ハンドルを採用し、200°回転で全閉から全開まで操作できます。
L型：https://kansaikako-onlineshop.com/product.php?id=242
※低風量タイプもあります。
スーパーリニアバルブ
リニアな流量特性を持ち、開度に応じて流量を段階的に調整しやすい設計です。目盛に合わせて設定できるため、引継ぎや復旧作業時の再現性確保に役立ちます。
三方リニアコックの流路例
3-3. 低風量リニアコック・微調整用バルブ：少流量域を安定して扱うための考え方
標準的な風量調整だけでは対応しきれない場面もあります。それが、低風量域や微細な分配管理が必要な箇所です。
少流量域では、わずかな開度差がそのまま流量差になります。このため、標準的な調整用バルブだけでは狙った流量に安定して合わせにくい場面が出ます。そこで意味を持つのが、低風量リニアコックや微調整用バルブです。
ユニオン付微調整バルブは、ブロワの風量調整ができる製品で、S型とL型があります。ユニオン部を取り外せる構造を持ち、ハンドルカラーも交換可能です。これは、単に調整するだけではなく、保守時の脱着性や複数ラインの識別まで考慮した設計です。
つまり、低風量域の管理では「調整できるか」だけでは足りません。調整しやすいか、管理しやすいか、交換しやすいかまで含めて評価する必要があります。
3-4. 電動ボールバルブ：手動操作を自動化するための選択肢
電動ボールバルブは、手動による開閉を電動化したものです。定時切替、遠隔操作、立ち入りにくい場所での管理に適しています。
ここで注意すべきなのは、電動化しても本質的な役割は変わらないということです。ボールバルブの役割はあくまで開閉です。したがって、電動ボールバルブも「精密な流量制御」を主目的とするものではなく、「人手に頼らず開閉を行う」ための製品として理解すべきです。
つまり、自動化は便利さの問題である以前に、どの機能を自動化するのかという選定問題です。この点を曖昧にすると、開閉用と調整用の境界がぼやけてしまいます。
電動ボールバルブ
PVC製で腐蝕に強く、TS式とネジ式に対応しています。標準品は開閉のみが基本ですが、オプション品を取り付けることで、開度の調整や比例制御なども行うことができます。
4. 形状と操作性が選定を左右する理由
4-1. L型・S型・三方が持つ流路設計上の意味
S型はストレート配管向き、L型は流路方向を変えたい箇所向き、三方は分岐や切替を伴う箇所向きです。この違いは単なる外形差ではなく、流路設計そのものの違いです。
同じ「リニアコック」であっても、直線配管で使うのか、方向を変えたいのか、三方切替が必要なのかで選ぶべき形状は変わります。OSコックでも同じことが言えます。つまり、機能を決めたあとに、流路条件に応じて形状を選ぶという二段階の整理が必要です。
4-2. 配管方向と設置スペースは初期選定で決まる
壁際、既設配管との干渉、槽まわりの狭い空間など、現場の施工条件は製品図面だけでは読み切れません。そのため、初期段階で「ハンドルを回すスペースがあるか」「取り外せるか」「配管が無理なく収まるか」を流路形状とセットで考える必要があります。
この確認を後回しにすると、施工後に操作しにくい、交換しにくい、メンテナンスのたびに周辺を外さないといけないといった問題が発生します。バルブ選定は、設置後の作業性まで含めて考えるべきです。
4-3. ハンドル形状は操作性そのものを決める
ハンドル形状は単なる見た目ではありません。実務上の性能そのものです。
リニア系の200°回転は、微調整のしやすさに直結します。一方、コンパクトボールバルブの大きなハンドルは、操作トルクを軽減し、開閉作業をしやすくします。さらに、スーパーリニアバルブなどにあるハンドルのカラーバリエーションは複数ラインの識別に役立ちます。
これらはすべて、現場での扱いやすさに直接関わる要素です。つまり、バルブの性能は内部構造だけで決まるのではなく、操作する側との関係でも決まります。
4-4. 既製品に現場を合わせるのではなく、現場に合わせて構成を考える
図面がない現場や、既存配管への合わせ込みが必要な改修工事では、標準仕様だけでは収まらないことがあります。水処理設備では、むしろそのような現場条件のほうが珍しくありません。
そのため、選定では「どの製品を使うか」だけでなく、「どの形状で」「どの接続方式で」「どの向きに配置するか」まで含めて考える必要があります。現場に合わせて構成を考えることは、特別な対応ではなく、水処理設備ではごく実務的な考え方です。
【参考】
バルブにはどんな種類があるの？ – 日本バルブ工業会
https://j-valve.or.jp/valve/letslearn/
5. 使用場面別にみる選定上の留意点
5-1. 散気・曝気ライン：送気バランスをどう安定させるか
散気・曝気ラインで求められるのは、「空気を流すこと」ではなく「各ラインへ安定して配分すること」です。このため、OSコックのような開閉用だけでは不十分で、リニアコックやスーパーリニアバルブのような調整用製品が中心になります。
各系統への送気バランスが崩れると、処理状態に偏りが生じます。したがって、散気・曝気ラインでは、調整のしやすさと再現性を優先して考えるべきです。
5-2. 分岐ライン・低風量ライン：微調整機構の有無が差になる
複数系統への分配では、微調整機構がないと一部のラインへ空気が偏りやすくなります。また、低風量域では、わずかな開度差がそのまま大きな流量差になります。
このような場面では、低風量リニアコックやユニオン付微調整バルブのように、細かな調整ができる製品を選ぶべきです。「とりあえず途中で止める」という使い方では、再現性のある管理は難しくなります。
5-3. 切替動作があるライン：三方構造の有効性
流路切替をエルボや継手の組み合わせだけで構成すると、配管が複雑になり、流路の把握がしにくくなります。三方コック・三方バルブを使えば、分岐と切替を一体で整理しやすくなります。
ここで重要なのは、三方であれば何でもよいわけではないことです。切替だけを行いたいならOSコック系、切替しながら流量調整も行いたいならリニアコック系というように、三方であっても役割の違いは残ります。
5-4. 自動化の境界線：手動で十分な箇所と自動化すべき箇所
すべてのラインを自動化する必要はありません。一方で、頻繁な切替、危険箇所、夜間対応が必要な箇所など、人手に依存すると負担やリスクが増えるポイントは明確に存在します。
そのような箇所では、電動ボールバルブのような自動化手段が意味を持ちます。自動化の判断基準は、「自動のほうが格好いいかどうか」ではなく、人手依存をどこで減らすべきかです。
6. 維持管理と更新性を左右する設計
6-1. ユニオン付バルブは交換性を大きく変える
接着配管では、バルブ交換のたびに配管切断と再施工が発生しやすくなります。この作業は停止時間にも影響し、保全時の手間を大きくします。
ユニオン付バルブであれば、ユニオンから先の配管などが脱着しやすくなるため、交換性は大きく変わります。ユニオン付微調整バルブや片ユニオン付ボールバルブは、まさにこの更新性を意識した構成です。
6-2. 片ユニオン・両ユニオンは更新戦略で使い分ける
すべてを両ユニオンにする必要はありません。更新頻度、設置スペース、コストを踏まえ、必要な側だけ脱着性を持たせる片ユニオンの活用も有効です。
つまり、片ユニオン・両ユニオンの違いは単なる仕様差ではなく、どこまで更新性を持たせるかという設計判断です。この視点で見ると、ユニオン数の違いにも明確な意味が見えてきます。
6-3. 固着・漏れ・操作不良は更新判断の初期サインである
ハンドルが重い、微量な漏れがある、開閉や調整が安定しない。こうした兆候は、更新判断のサインです。
PVC（塩ビ）製バルブは腐蝕しにくいという利点があります。一方で、接着配管ではバルブ単体での交換がしにくく、他の部分に不具合が出た場合でも配管ごとの再施工が必要になることがあります。そのため、ハンドルの重さやエア・液体の漏れといったサインが出た段階で、早めに交換や全体構造の見直しを検討することが重要です。
バルブは壊れてから交換するのではなく、兆候を見て予防保全につなげるべき部品です。
6-4. ライフサイクルコストは「交換しやすさ」で決まる
初期価格だけで評価すると、長期運用では差が出ます。点検、操作、交換にかかる工数まで含めて考えると、更新しやすい構成は運用上大きな意味を持ちます。
ユニオン構造、識別しやすい色分けハンドル、操作しやすいハンドル形状は、いずれも長期運用時の作業性に直結します。バルブは「安く買えたか」ではなく、「長く扱いやすいか」で評価すべき部品です。
7. 本記事では主題としないバルブ・関連機器
7-1. チャッキ弁・バタフライ弁・ダンパーは役割が異なる
チャッキ弁は逆流防止、バタフライ弁は大口径配管の制御、ダンパーはダクト・排気系の風量調整を担います。これらは、今回扱っている散気用のコック類・ボールバルブとは設計思想が異なります。
特にダンパーは、同じ空気を扱う機器であっても、散気配管側のバルブとは別物です。したがって、本記事では主題を配管側のバルブ・コックに絞って整理しています。
7-2. 一種類のバルブで全てをまかなうことはできない
開閉、調整、切替、逆流防止。これらはそれぞれ別の目的です。
一種類のバルブですべてを兼ねようとすると、どこかで無理が出ます。設備全体を安定させるには、それぞれの機能に合った部品を適材適所で組み合わせることが前提になります。
8. まとめ
水処理・送気設備におけるバルブとコックの選定は、単なる部品選びではありません。各ラインで何をしたいのかを整理し、機能 × 流路形状 × 操作性 × 更新性 の視点で選定することが重要です。
今回整理したように、OSコックは開閉、リニアコックやスーパーリニアバルブは調整、低風量リニアコックや微調整用バルブは少流量域の管理、ボールバルブは開閉と液体ライン対応、電動ボールバルブは開閉の自動化というように、それぞれの役割は明確に異なります。
また、L型、S型、三方、ユニオン付、片ユニオン、ハンドル形状、色分けといった要素も、すべて現場運用に直結する意味を持っています。現場の制約を前提にしながら、目的に合った製品を適材適所で配置していくことが、設備全体の安定運用につながります。
バルブとコックの選定は、流体制御を部品単位で考えることではなく、設備全体をどう成立させるかを考える作業です。本記事が、その判断軸を整理する一助となれば幸いです。
