【専門解説】排水処理・浄化槽における散気装置の役割 ―― 酸素供給と撹拌の設計が処理安定性を左右する
本記事では、排水処理設備や浄化槽の現場で、散気装置の選定・更新・維持管理に関わる立場の方を想定しています。散気装置は、ブロワから送られた空気を水中に放出するための部品ですが、単に「泡を出す装置」として見るだけでは、選定の本質を見誤ります。
排水処理や浄化槽では、空気を送る目的が一つではありません。好気性微生物に酸素を供給するための散気もあれば、槽内を撹拌するための散気、ろ材を流動させるための散気もあります。気泡が細かいほど良いと考えられがちですが、現場によっては粗い気泡で水を動かすことの方が重要になります。
つまり、散気装置の選定は単なる部品選びではなく、酸素供給、撹拌、ろ材の流動、ブロワ能力、配管条件、維持管理性をどう成立させるかという設備設計上の判断です。
本記事では、散気装置の基本的な役割を整理したうえで、微細気泡散気装置、粗大気泡散気装置、多孔質体式、メンブレン式、ノズル式などの分類と、選定・更新時の考え方を体系的に整理します。
目次
1. 散気装置とは何か：身近な「泡」から考える
1-1. 身近な例：アクアリウム用エアストーン
熱帯魚や金魚の水槽で、底からブクブクと泡が出ているのを見たことはありませんか。
あの泡を出している小さな部品が、散気装置の身近な例です。アクアリウムでは、エアポンプから送られた空気をエアストーンから泡として出し、水中に酸素を供給したり、水をゆるやかに動かしたりします。
この「水中に空気を送る」という仕組みは、排水処理設備や浄化槽で使われる散気装置にも共通しています。
1-2. 排水処理・浄化槽における散気装置の役割
排水処理や浄化槽では、微生物の働きによって汚水を処理します。好気性微生物を利用する処理では酸素が必要になるため、ブロワで空気を送り、散気装置から水中へ放出します。
ただし、排水処理用の散気装置は、単に泡を出すための部品ではありません。微生物への酸素供給、槽内の撹拌、ろ材の流動、処理状態の安定化に関わる設備部品です。
家庭用のアクアリウム用品とは異なり、排水処理・浄化槽用の散気装置には、処理目的、使用水深、必要風量、耐久性、維持管理性に応じた選定が求められます。
浄化槽におけるブロワや接触ばっ気槽の基本的な役割については、環境省が公開している浄化槽の解説資料でも確認できます。好気性微生物に空気を送る仕組みを理解するうえで参考になります。
【参考】
環境省「浄化槽のひみつ｜ブロア部」
https://www.env.go.jp/recycle/jokaso/himitsu/onepoint/16.html
環境省「浄化槽のひみつ｜接触ばっ気槽部」
https://www.env.go.jp/recycle/jokaso/himitsu/onepoint/18.html
2. 散気装置の本質：酸素供給と撹拌のバランス
散気装置の役割は、大きく分けると酸素供給と撹拌です。酸素供給は、好気性微生物が有機物を分解するために必要な酸素を水中へ移動させる働きです。撹拌は、槽内の水、汚濁物質、微生物、ろ材を動かし、処理対象と微生物の接触を安定させる働きです。
散気装置を選ぶときは、この二つの役割を分けて考える必要があります。微細な気泡は酸素移動に有利ですが、ろ材を動かす用途や槽内撹拌を重視する用途では、粗い気泡や強い空気の流れが必要になります。
2-1. 微生物に酸素を供給する
排水処理の主役となる好気性微生物は、有機物を分解する過程で酸素を消費します。そのため、ばっ気槽や接触ばっ気槽では、ブロワから送られた空気を散気装置で水中に分散させ、処理に必要な溶存酸素を確保します。
酸素供給を重視する設備では、気泡の大きさ、散気面積、圧力損失、必要風量、配置バランスが重要です。気泡が細かいほど気液接触面積は大きくなり、酸素移動の面では有利になりますが、実際の性能は散気装置単体ではなく、ブロワ能力、配管抵抗、水深、槽内の流動状態まで含めて決まります。
大型の排水処理設備では、酸素移動効率やKLaなどを設計指標として扱います。一方で、小規模設備や浄化槽では、数値上の酸素移動効率だけでなく、目詰まりしにくさ、交換しやすさ、既設配管との整合性まで含めた現場適合性が重要になります。
2-2. 水槽内を撹拌する
散気装置から発生する気泡は、水面に向かって上昇しながら周囲の水を動かします。この上昇流によって槽内が撹拌され、汚水、微生物、溶存酸素の偏りを抑えます。
排水処理では、酸素を供給するだけでは不十分です。処理対象となる水と微生物が接触し続ける状態を維持しなければ、槽内にデッドスペースが生じ、処理が不安定になります。
そのため、散気装置の選定では、酸素移動効率だけでなく、槽内をどの程度動かす必要があるかを確認します。特に槽形状が深い設備、ろ材を使用する設備、流動床のように担体を動かす設備では、撹拌力が選定上の重要な条件になります。
2-3. ろ材の流動と、気泡の大きさの考え方
ろ材を使用する設備では、散気装置は酸素供給装置であると同時に、ろ材を動かすための駆動源にもなります。流動床では、空気の上昇流によってろ材を水中で動かし、微生物膜と処理水の接触を維持します。
この用途では、微細気泡が必ずしも最適ではありません。ろ材を動かすには、水を押し上げる力と槽内に流れを作る力が必要であり、粗い気泡や撹拌用ディフューザーの方が目的に合います。
散気装置の選定では、「酸素を効率よく溶かすための散気」なのか、「槽内やろ材を動かすための散気」なのかを先に整理します。この整理をせずに気泡の細かさだけで選ぶと、酸素供給はできても撹拌が不足する、または撹拌はできても酸素供給効率が不足するという不整合が起こります。
3. 散気装置の分類：気泡・構造・形状で考える
散気装置は、気泡の大きさ、発泡構造、形状の三つの軸で整理すると理解しやすくなります。「微細気泡散気装置」は気泡の大きさによる分類であり、「メンブレン式」や「多孔質体式」は構造による分類です。また、「チューブ型」「ディスク型」「パネル型」は形状による分類です。
これらを混同すると、散気装置の特徴を正しく比較できません。同じ微細気泡散気装置でも、メンブレン式と多孔質体式では、圧力損失、目詰まり、交換性、維持管理性が異なります。
微細気泡散気装置の基本的な分類や、ディスク型・チューブ型・プレート型などの形状については、U.S. EPAの技術資料でも整理されています。散気装置を気泡の大きさや形状で整理する際の参考になります。
【参考】
U.S. EPA “Wastewater Technology Fact Sheet: Fine Bubble Aeration”
https://nepis.epa.gov/Exe/ZyPURL.cgi?Dockey=200044EM.TXT
3-1. 微細気泡散気装置：酸素供給を重視するタイプ
微細気泡散気装置は、細かな気泡を発生させ、酸素移動効率を高めることを目的とした散気装置です。気泡が小さいほど水と空気の接触面積が大きくなり、気泡の上昇速度も遅くなるため、酸素を水中へ移動させるうえで有利です。
微細気泡散気装置には、メンブレン式、セラミック式、多孔質体式などがあります。形状としては、チューブ型、ディスク型、管状、板状、パネル型などがあり、設備規模や槽形状に応じて使い分けられます。

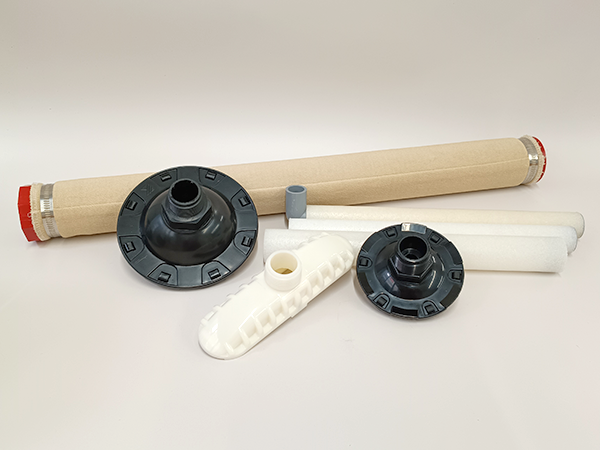

関西化工の取扱品では、クロスディフューザー、微細気泡散気管のディスクタイプ、チューブタイプなどが微細気泡系に位置づけられます。また、焼結散気管は多孔質体から空気を分散させる散気管であり、微細な気泡を発生させる用途で使用されます。
クロスディフューザー
伸縮性のある布を使用した超微細気泡散気装置です。酸素供給を重視するばっ気用途で使用される散気装置で、低圧損と超微細気泡を特徴としています。
微細気泡散気管 ディスクタイプ
メンブレンタイプの微細気泡散気装置です。ディスク型の形状を持ち、ばっ気槽などで酸素供給を重視する場面に適した構成です。
微細気泡散気管 チューブタイプ
メンブレンタイプの微細気泡散気装置です。チューブ型の形状を持ち、配管や槽内配置に合わせて検討しやすい構成です。
散気管
PP製の焼結散気管です。多孔質体から空気を分散させる散気管で、浄化槽や小規模排水処理設備などで使用されます。配管に取り付けやすい管状の散気装置として扱いやすい構成です。
3-2. 粗大気泡散気装置：槽内撹拌を重視するタイプ
粗大気泡散気装置は、比較的大きな気泡を発生させ、槽内の水を動かすことを重視する散気装置です。微細気泡散気装置が酸素移動効率を重視するのに対し、粗大気泡散気装置は水流の形成や撹拌力を重視します。
特に、汚泥貯留槽など濃度が高い水槽では、槽内の沈降や滞留を抑えるために、強い撹拌力が必要になります。このような用途では、気泡の細かさよりも、水を動かす力、閉塞しにくさ、空気の抜けやすさが重要です。
一方で、ろ材・担体を使用する処理では、粗大気泡散気装置だけで整理することはできません。酸素供給を重視する場合はメンブレン式の微細気泡散気装置が使われることもあり、処理方式、槽の構造、担体の種類、必要な酸素供給量や撹拌状態によって選定は変わります。
関西化工の取扱品では、スーパーディフューザー、スーパーミニディフューザー、バイブレーションディフューザーなどが、槽内撹拌を重視する散気装置として位置づけられます。
スーパーディフューザー
撹拌用途に使用される散気装置です。細かな気泡による酸素溶解よりも、空気の力で水やろ材を動かす用途に向いています。
スーパーミニディフューザー
スーパーディフューザーのミニタイプです。撹拌用として使用される排水処理用散気装置で、伸縮性のある弁体により圧力損失を抑えた構造です。
バイブレーションディフューザー
撹拌系の散気装置です。目詰まりしにくい構造を意識した製品で、ろ材の流動や槽内撹拌を重視する場面で選択肢になります。
3-3. 構造による違い：多孔質体式・メンブレン式・ノズル式
多孔質体式は、細かな孔を持つ材料を通して空気を分散させる方式です。焼結体、セラミック、樹脂系の多孔質材料などが使われ、管状の散気管として用いられることもあります。空気を一定範囲に分散させやすい一方、処理水の性状によっては孔の目詰まりが通気状態に影響します。
メンブレン式は、ゴム膜や樹脂膜に設けられたスリットや微細孔から空気を出す方式です。空気が送られると膜が開き、停止時には閉じる構造を持つものが多く、ディスク型やチューブ型の微細気泡散気装置として広く使われます。膜の材質、スリット形状、圧力損失、交換性が性能と維持管理性を左右します。
ノズル式や孔あき管式は、比較的大きな開口部から空気を出す方式です。微細な気泡を発生させることよりも、空気の勢いで水を動かすことを重視するため、撹拌、流動、目詰まりしにくさが必要な設備で使われます。
3-4. 形状による違い：管状・ディスク型・パネル型など
管状やチューブ型は、散気管として広く使われる形状です。配管に沿って設置しやすく、一定の長さにわたって空気を分散させられるため、ばっ気槽や小規模排水処理設備で採用しやすい形状です。
ディスク型は、円盤状の散気装置です。槽の底部に設置して使われることが多く、メンブレン式の微細気泡散気装置に多く見られます。個別交換しやすい構成にできるため、維持管理面でも扱いやすい形状です。
板状やパネル型は、広い面から空気を出すための形状です。散気面積を広く取りやすく、高密度配置や大規模設備での酸素供給に向きます。
形状は、散気性能だけでなく、槽の寸法、設置スペース、配管の取り回し、交換作業にも関わります。そのため、散気装置は気泡や構造だけでなく、現場に取り付けられる形状かどうかまで含めて選定します。
4. 使用場面別にみる選定上の留意点
4-1. ばっ気槽：酸素供給を重視する場合
ばっ気槽では、微生物に必要な酸素を安定して供給することが目的になります。酸素供給を重視する設備では、微細気泡散気装置、必要風量、散気面積、圧力損失、配置バランスを合わせて検討します。
散気装置の酸素供給能力は、装置単体の性能だけでは成立しません。ブロワの吐出能力、配管抵抗、水深、散気装置の数量、空気の分配バランスが合って初めて、槽全体で必要な酸素供給が成立します。
4-2. 接触ばっ気槽・流動床：ろ材や担体の撹拌・流動を重視する場合
接触ばっ気槽や流動床のように、ろ材・担体を使用する処理では、ろ材・担体の表面に処理水と酸素を行き渡らせ、必要に応じて担体の流動を維持することが重要です。ろ材が動かなければ、処理水との接触が偏り、生物膜の働きも安定しません。
この用途では、酸素移動効率だけを基準にするのではなく、ろ材を動かすだけの上昇流を作れるかを確認します。ろ材の材質、形状、比重、充填量、槽の水深、底部形状によって必要な空気の出方は変わります。
撹拌が不足すればろ材の滞留や偏りが起こり、撹拌が過剰であればろ材の摩耗や流出につながります。そのため、ろ材槽では、散気装置の種類だけでなく、空気量と設置位置の調整が重要です。
4-3. 浄化槽・小規模排水処理設備：維持管理性を考える場合
浄化槽や小規模排水処理設備では、性能だけでなく維持管理性が重要です。散気装置は水中に設置されるため、点検や交換がしにくい構造にすると、劣化や不具合の発見が遅れます。
散気装置の欠落、破損、固定不良、空気配管の外れ、空気漏れは、槽内のばっ気状態に直接影響します。そのため、選定時には、既設配管への接続、取り外しやすさ、固定方法、交換部品の入手性を確認します。
小規模設備では、槽内スペースや既設配管に制約があるため、大型設備向けの散気装置をそのまま適用できません。現場寸法、口径、設置深さ、点検スペースに合わせて、無理なく維持管理できる構成を選定します。
【参考】
環境省「浄化槽法定検査判定ガイドラインについて」
https://www.env.go.jp/recycle/jokaso/data/inspection_guideline.html
4-4. ブロワ・バルブ・配管条件との整合性
散気装置の性能は、ブロワ、バルブ、配管条件との整合性で決まります。ブロワは空気を送り、バルブは空気量を調整し、配管は空気を各散気装置へ分配します。散気装置は、その空気を水中に放出する最終部品です。
散気装置の圧力損失が大きい場合、ブロワ能力が不足すると必要風量は出ません。配管が長い、分岐が多い、水深が深い、散気装置の数量が多いといった条件では、空気の分配バランスが崩れます。
複数の散気装置を設置する場合は、バルブによる風量調整が必要です。一部に空気が集中すると、別の散気装置では十分な散気ができず、槽内の処理状態にも偏りが生じます。
散気装置は、単体の性能だけでなく、ブロワ能力、配管抵抗、バルブ調整、設置条件を含めて選定します。
5. 散気装置を選定する際の注意点
散気装置を選ぶときは、気泡の細かさだけで判断しません。微細気泡散気装置は酸素供給を重視する場面で有効ですが、酸素供給だけでなく撹拌やろ材流動を重視する場面では、粗大気泡や撹拌用ディフューザーが適します。
酸素供給用と撹拌用を混同すると、設備の目的と散気装置の特性が合わなくなります。酸素移動効率を重視するのか、槽内の水を動かすのか、ろ材を流動させるのかを整理し、その目的に合う気泡、構造、形状を選びます。
また、微細気泡化を進めるほど、通気孔やスリットは目詰まりの影響を受けやすくなり、圧力損失も選定上の重要な条件になります。散気装置の圧力損失とブロワの吐出圧が合っていなければ、必要風量は確保できません。
既設設備の更新では、同じ散気装置を交換するだけで足りるとは限りません。処理負荷、ろ材、ブロワ、配管、運転条件が変わっていれば、散気装置の選定条件も変わります。
現場条件に合わない既製品を無理に取り付けると、風量不足、撹拌不足、交換作業の悪化につながります。図面がない現場でも、既設品の寸法、接続口径、設置状況、写真、運転状態を確認すれば、必要な仕様を整理できます。
散気装置は、処理目的と現場条件に合わせて選ぶ設備部品です。
6. 劣化と更新：実務的視点からの管理
散気装置は水中で長期間使用されるため、目詰まり、摩耗、膜の劣化、破損、固定不良が発生します。劣化が進むと、空気の出方が偏り、必要風量が確保できず、酸素供給や撹拌の状態が悪化します。
散気装置の劣化は、処理性能だけでなく維持管理性にも影響します。点検しにくい構造、交換しにくい配置、固定状態の悪い配管は、更新時の作業負担を大きくします。
6-1. 目詰まり・摩耗・膜の劣化
長期間水中に設置される散気装置の表面には、バイオフィルム、汚泥、スケールなどが付着します。多孔質体式や焼結散気管では、孔に汚れが付着すると通気抵抗が上がり、気泡の出方が偏ります。
メンブレン式では、膜の硬化、破れ、スリットの変形によって、通気状態や気泡の大きさが変わります。粗大気泡系や撹拌用散気装置では、空気の抜け、部品の摩耗、固定状態、逆流防止構造の状態が維持管理上の確認点になります。
劣化の進み方は、処理水の性状、運転時間、空気量、停止頻度、設置環境によって変わります。そのため、散気装置は定期点検の対象として扱い、泡の出方や槽内の撹拌状態を確認します。
6-2. 気泡の偏りや風量低下
散気装置の異常は、泡の出方に表れます。一部だけ泡が弱い、泡が出ていない、気泡が片寄っている、槽内の撹拌が弱い、ろ材の動きが悪いといった変化は、散気装置または空気供給系の不具合を示します。
ただし、泡の異常は散気装置だけが原因ではありません。ブロワ能力の低下、配管の詰まり、バルブ調整の不良、継手部の空気漏れ、分岐配管の抵抗差によっても風量は偏ります。
複数の散気装置を設置している設備では、一部の詰まりや抵抗差が全体の空気分配を崩します。そのため、異常確認時には散気装置単体ではなく、空気供給系全体を確認します。
6-3. 更新時に確認したいこと
散気装置の更新は、単なる部品交換ではありません。既設品の寸法、接続口径、必要風量、設置水深、固定方法、配管との接続、交換作業の可否を確認し、現在の運転条件に合った散気状態を再確認する機会です。
目詰まりの進行が早い設備では、排水中の汚れの性状と散気装置の構造が合っていない可能性があります。膜の劣化が早い設備では、運転時間、停止頻度、空気量、設置環境を確認する必要があります。
既設品と同じ形状で交換できる場合でも、処理負荷、ブロワ、配管、ろ材、運転方法が変わっていれば、散気装置に求められる条件も変わります。更新時には、性能だけでなく、取り外しやすさ、交換部品の入手性、維持管理のしやすさまで含めて選定します。
7. まとめ
散気装置は、水中に空気を送り、微生物への酸素供給、槽内の撹拌、ろ材の流動を担う設備部品です。
散気装置を理解するには、気泡の大きさ、構造、形状を分けて考える必要があります。微細気泡散気装置は酸素供給に向き、粗大気泡散気装置は撹拌やろ材流動に向きます。多孔質体式、メンブレン式、ノズル式では、気泡の出方、圧力損失、目詰まり、交換性が異なります。
選定では、散気装置単体ではなく、ブロワ、バルブ、配管、水深、槽形状、ろ材の有無まで含めて確認します。現場条件に合った散気装置を選ぶことで、酸素供給、撹拌、維持管理性が安定し、排水処理・浄化槽の処理性能を支えることができます。
▼散気装置商品一覧ページ
参考文献
- 環境省「浄化槽のひみつ｜ブロア部」
https://www.env.go.jp/recycle/jokaso/himitsu/onepoint/16.html - 環境省「浄化槽のひみつ｜接触ばっ気槽部」
https://www.env.go.jp/recycle/jokaso/himitsu/onepoint/18.html - 環境省「浄化槽法定検査判定ガイドラインについて」
https://www.env.go.jp/hourei/11/000239.html - U.S. EPA “Wastewater Technology Fact Sheet: Fine Bubble Aeration”
https://nepis.epa.gov/Exe/ZyPURL.cgi?Dockey=200044EM.TXT
