浄化槽や排水処理施設には、槽や水路の開口部をふさぐための覆蓋が設置されています。
文字通り、穴を「覆う蓋」で、「ふくがい」と読みます。



覆蓋は、単に穴をふさぐための板ではありません。人や物の落下を防ぎ、槽内からの悪臭拡散を抑え、雨水や異物の侵入を防ぐ重要な役割を持っています。また、点検や清掃のたびに開閉されるため、安全性だけでなく作業のしやすさも求められます。



古い施設では、鋼製やアルミニウム製などの金属製覆蓋が多く使われてきました。しかし、長期間の使用によって錆や腐食、変形が進み、そのまま使用し続けることが危険な状態になっているものもあります。近年は、耐食性と軽量性を生かし、FRP製覆蓋へ交換する例が増えています。



ただし、材質だけを金属からFRPへ置き換えればよいわけではありません。



人が歩く場所に設置されているのか、どの程度の荷重に耐える必要があるのか、覆蓋を支える受け枠がどのような構造になっているのかを確認し、現場の使用条件に合わせて設計する必要があります。



この記事では、覆蓋の老朽化によって生じる安全上の問題、FRP製へ更新する際の設計条件、受注生産が多い背景、予算に合わせた段階的な更新方法について解説します。





1. 覆蓋とは何か



1-1. 浄化槽・排水処理施設における覆蓋の役割



浄化槽や排水処理施設では、槽内で曝気、沈殿、汚泥の移送などが行われています。開口部が露出していると、作業者や工具が槽内へ落下する危険があるほか、雨水やごみが入り込み、施設の維持管理に支障をきたします。



原水や汚泥を扱う槽では臭気も発生します。覆蓋によって槽内と周囲の空間を区切ることで、臭気が施設内や周辺へ直接拡散することを抑えます。



このように覆蓋は、転落や異物の侵入を防ぎ、施設の衛生環境を維持するための安全部材です。同時に、点検や清掃の際に開閉する維持管理用の設備でもあります。



1-2. 主な設置場所と使用環境



覆蓋は、各種浄化槽、下水処理施設、集落排水施設、工場排水処理施設、浄水場、上水施設などで使用されています。施設内では、原水調整槽、曝気槽、反応槽、沈殿槽、汚泥貯留槽、薬品槽、水路、ポンプ井などに設置されます。



こうした場所は、水分や湿気が多く、処理水の飛沫や結露が発生しやすい環境です。槽によっては薬品や腐食性ガスの影響も受けます。屋外では、雨水、直射日光、紫外線、気温変化にもさらされます。



つまり覆蓋は、もともと材料が劣化しやすい条件の中で、長期間使用される設備部材です。必要な耐食性や耐候性は、設置される槽の種類や屋内外の違いによって変わります。



2. 金属製覆蓋の老朽化と安全上の課題



2-1. 腐食・変形・強度低下



従来から使用されてきた金属製覆蓋は、剛性を確保しやすく、設計条件によっては歩行や一定の荷重にも対応できます。一方、水分や腐食性ガスにさらされる環境では、塗膜や表面処理が劣化した部分から腐食が進みます。



特に注意が必要なのが、槽内側の裏面です。



覆蓋の上面は日常的に確認できますが、裏面は目に入りにくく、湿気や槽内の空気に継続してさらされます。上面に大きな異常がなくても、裏面では腐食による板厚の減少が進んでいることがあります。



点検対象は覆蓋の板部分だけではありません。溶接部、蝶番、取っ手、ボルト、固定金具、パッキン、受け枠も覆蓋の機能を左右します。板面が残っていても、溶接部や受け枠が弱くなっていれば、必要な荷重を安全に支えることはできません。



また、パッキンや固定部が劣化すると、覆蓋と受け枠の間に隙間が生じます。目に見える破損が少ない段階でも、悪臭の漏出やがたつきといった不具合から劣化が表面化することがあります。



腐食によって板厚が減少すると強度が低下し、自重や開閉時の衝撃によって反りや変形が進みます。その結果、覆蓋が受け枠へ正しく納まらなくなり、開閉不良や脱落の危険が高まります。

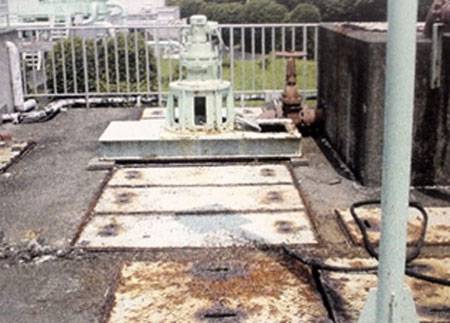

▼経年により反りが発生した覆蓋



2-2. 劣化放置による事故リスク



強度が低下した覆蓋に人が乗れば、踏み抜きや破損によって槽内へ転落する危険があります。覆蓋や受け枠の変形によって蓋がずれれば、開口部の一部が露出し、通行時や点検時の事故につながります。



重量のある金属製覆蓋が変形・固着すると、開閉作業の危険性も高まります。作業者が腰をかがめた状態で無理に引き上げれば、腰や肩を痛めるほか、手指の挟み込みや覆蓋の落下を招きます。



覆蓋の開閉作業では、材質にかかわらず転落防止措置が必要です。国土交通省が公表した令和6年度の下水道事故情報には、通常点検中にFRP製覆蓋（重さ約20kg）を単独で持ち上げようとした際、覆蓋が受け枠から外れ、作業者が覆蓋とともに深さ約5mのポンプ井へ転落した事例が掲載されています。



事故後は、落下防止ワイヤーの設置、複数人での作業、墜落制止用器具の装着などが再発防止策として実施されています。



この事例が示しているのは、FRP製覆蓋が危険だということではありません。覆蓋の保持方法、開口部からの転落防止、作業人数、作業手順まで含めて安全を確保する必要があるということです。



【参考】
国土交通省「令和6年度 下水道に関する事故発生状況について」
https://www.mlit.go.jp/mizukokudo/sewerage/content/001898757.pdf



3. 金属製覆蓋からFRP製覆蓋への交換



3-1. 軽量化による開閉作業時の負担軽減



老朽化した金属製覆蓋の更新では、FRP製覆蓋が有力な選択肢となります。



FRPは、樹脂をガラス繊維などで補強した繊維強化プラスチックです。金属のような赤錆を生じず、金属製覆蓋より軽量に製作しやすいため、水処理設備の槽、タンク、カバー、覆蓋などに使用されています。



FRPの構造や基本特性については、以下の記事で詳しく解説しています。



【参考】
FRP完全解説：軽くて強い複合材料は、なぜ水処理設備で使われるのか
https://kansaikako.co.jp/information/info-water/water_blog_20092_frp.html



導入でも触れた通り、覆蓋は点検や清掃の際に繰り返し開閉されます。床面や地面に近い位置から重量のある金属製覆蓋を持ち上げる作業は、腰、肩、腕への負担となります。



FRP化によって1枚当たりの重量を抑えることで、日常の開閉作業を行いやすくできます。開口部が大きい場合は、覆蓋を複数枚に分割し、1枚ごとの重量を調整する方法もあります。



一方、軽量であることは、強風や浸水に対して注意すべき点でもあります。国土交通省の資料では、津波による浸水時にFRP製覆蓋などの軽量蓋が浮力の影響で流出した被害事例が報告されています。



そのため、強風や浸水が想定される場所では、蝶番、留め具、ワイヤー、ボルトなどを用い、覆蓋が不用意に移動・脱落しない構造にする必要があります。



【参考】
国土交通省「下水道BCP策定マニュアル2025年度版（自然災害編）」
https://www.mlit.go.jp/mizukokudo/sewerage/content/001992300.pdf



3-2. 紫外線対策と滑り止め加工



FRPは金属のように錆びませんが、劣化しない材料ではありません。



屋外で長期間使用すると、紫外線によって表面樹脂が劣化し、変色、光沢の低下、表面のざらつき、ガラス繊維の露出などが進みます。そのため、屋外用のFRP製覆蓋には、使用環境に合わせた表面保護が必要です。



設置後も表面状態を確認し、保護層の劣化が進んだ場合は、再塗装や補修を検討します。



また、水処理施設の覆蓋には、雨水、結露、処理水の飛沫、汚泥などが付着します。人が歩く場所では、乾燥時だけでなく、濡れた状態での防滑性を確保しなければなりません。



日本下水道事業団の土木工事一般仕様書では、FRP蓋、合成木材蓋、アルミニウム蓋について、強風による飛散防止措置、表面の滑り止め加工、荷重表示などが定められています。



滑り止めには、表面の凹凸加工や防滑塗装などがあります。実際の仕様は、通行頻度、履物、清掃方法、付着する水や汚泥の状態に合わせて決定します。



【参考】
日本下水道事業団「土木工事一般仕様書」
https://www.jswa.go.jp/nyusatsu/youshiki/pdf/D01.pdf



3-3. 歩行・荷重条件の確認と強度の考え方



金属製覆蓋からFRP製覆蓋へ交換する際、特に重要なのが歩行と荷重の条件です。



既存の金属製覆蓋では、作業者が日常的に上を歩いている現場があります。しかし、同じ縦横寸法の覆蓋をFRPで製作しても、従来と同じ荷重条件にそのまま対応できるわけではありません。



金属とFRPでは、材料の剛性や荷重を受けた際のたわみ方が異なります。破断しないことだけでなく、使用時のたわみ量を抑えることも必要です。たわみが大きいと、歩行者がバランスを崩すほか、覆蓋が受け枠から外れる原因となります。



日本下水道事業団の仕様書では、蓋と受け枠の製作前に強度計算書や施工承諾図を提出すること、大型の蓋や大きな荷重が加わる蓋については、必要な強度試験を行うことが定められています。



交換前には、日常的な歩行の有無、点検時の一時的な立入り、台車や機器の積載、車両通過の有無を整理します。そのうえで、覆蓋の寸法、板厚、支持間隔、補強材、中間梁の配置を決めます。



歩行を想定するFRP製覆蓋では、裏面に補強リブを設けるなど、要求される荷重とたわみに対応した構造にする必要があります。歩行を想定しない場合は、作業者が誤って乗らないよう、歩行禁止や荷重条件を明確に表示します。



これまで金属製覆蓋の上を歩いていたという事実だけで、交換後のFRP製覆蓋も歩行可能とは判断できません。更新時には、設置場所の使われ方を確認し、必要な強度を改めて設定する必要があります。



FFRP





4. 覆蓋が受注生産になる理由



4-1. 施設ごとに異なる開口部と受け枠



浄化槽は、現在の制度や構造基準が整う以前から全国各地に設置されてきました。その後も、単独処理浄化槽から合併処理浄化槽への転換、処理技術の進歩、法令や構造基準の改正が重ねられています。



こうした長い変遷の中で建設された施設は、建設年代、処理方式、設計者、施工方法、改修履歴が一様ではありません。



弊社が覆蓋の交換相談を受ける現場でも、建設年代や設備の仕様によって、開口部や受け枠の寸法、覆蓋の分割方法は異なります。



このように、異なる時代や条件のもとで整備されてきた施設では、既存覆蓋も一つの規格に統一されていません。そのため、老朽化した覆蓋を交換する際は、現在の現場形状に合わせて一つずつ製作し直す必要があります。



一見すると同じ長方形でも、開口部の縦横寸法、受け枠の内寸と外寸、覆蓋が載る部分の幅、落とし込み深さ、中間梁の位置、周囲の段差、対角寸法は現場ごとに異なります。



施工時の寸法差に加え、長期間の使用によって受け枠や躯体が変形していることもあります。寸法が合っていなければ、覆蓋が枠に入らない、がたつく、隙間が生じるといった不具合が発生します。



開口部が大きい場合は、覆蓋を複数枚に分割します。その場合は、継ぎ目や中間部を支える構造も個別に設計しなければなりません。



受け枠の腐食や変形が大きい場合は、覆蓋だけを新しくしても正しく納まりません。覆蓋本体と受け枠を一体として確認し、必要に応じて受け枠の補修や交換も検討します。



【参考】
環境省「浄化槽法の施行について」
https://www.env.go.jp/hourei/11/000245.html
環境省「浄化槽行政の当面の課題について」
https://www.env.go.jp/hourei/11/000263.html
国土交通省 関東地方整備局「浄化槽の構造基準」
https://www.ktr.mlit.go.jp/city_park/sumai/city_park_sumai00000031.html



4-2. 設置条件・開閉方法に応じた個別設計



覆蓋は、開口部に収まれば完成という部材ではありません。設置場所でどのように使用されるかによって、必要な構造が変わります。



頻繁に開閉する場所では、覆蓋の分割数、取っ手や蝶番の位置、開閉方向を決めます。大型の覆蓋では、開閉を補助する機構や、開いた状態を保持するストッパーも検討します。



開閉頻度が低い場所では、ボルトなどで固定し、強風による飛散や不用意な開放を防ぐ構造が適します。臭気対策を重視する槽では、覆蓋と受け枠の接触部分にパッキンを設け、隙間を抑えます。



周辺に配管、機器、壁がある場合は、開閉時の干渉も確認しなければなりません。取り外した覆蓋を置く場所や、点検時に作業者が立つ位置も設計条件に含まれます。



既存覆蓋に、開けにくい、周囲の設備と干渉する、隙間が生じるといった問題がある場合は、従来品をそのまま再現せず、更新時に構造を見直します。



4-3. 使用条件に応じた素材選定



耐食性と軽量性を重視する場合、FRPは有力な素材です。ただし、すべての覆蓋をFRPに置き換えることが適切とは限りません。



車両が通過する場所、高い剛性が必要な場所、火気や高温の影響を受ける場所では、金属製覆蓋や別の構造が適することもあります。



FRPも、使用する樹脂や積層構成によって耐薬品性、耐候性、強度が変わります。薬品や腐食性ガスの影響が大きい場所では、対象物質、濃度、温度などを確認して材料を選定します。



覆蓋の素材は、必要強度、たわみ、耐食性、耐薬品性、重量、耐候性、耐熱性、補修性、費用を総合して決定します。FRPへの交換自体を目的にせず、現場に必要な性能を基準に選ぶことが重要です。



5. 予算に合わせた段階的な更新の進め方



5-1. 劣化状況に応じた優先順位と分割更新



前章で説明した通り、覆蓋は現場ごとの寸法や荷重条件に合わせて製作する受注生産品が多く、一枚ごとに採寸、設計、補強方法の検討、製作が必要です。



施設内に老朽化した覆蓋が多数ある場合、すべてを一度に更新すると費用も大きくなります。



弊社の営業担当者が施設を訪問した際にも、覆蓋の老朽化を確認して更新を提案することがあります。また、施設側から覆蓋の交換について相談をいただくこともあります。



しかし、実際の現場では、一度に全数を交換できるとは限りません。



そこで実際に採用されているのが、「今期は特に劣化の進んだ2枚を交換し、来期に別の3枚を交換する」という段階的な更新です。年度ごとの予算に合わせて一部ずつ交換することで、施設全体の運用を続けながら、重大な危険箇所から順に改善できます。



優先するのは、人が日常的に通る場所にあり、腐食や変形が進んでいる覆蓋です。受け枠から外れる危険があるもの、板厚が減少しているもの、開閉時に作業者へ大きな負担をかけているものも、早期の交換対象となります。



次に、がたつきや隙間が大きく、施設の維持管理に支障をきたしている覆蓋を検討します。



更新を後の年度へ回す覆蓋についても、放置はできません。腐食、変形、がたつき、受け枠の状態を写真や台帳に記録し、次回の点検時期と更新予定を決めます。



点検記録を残すことで劣化の進行を比較でき、翌年度以降の修繕計画や予算申請の根拠にもなります。



段階的な交換は、単なる先送りではありません。現場の状態を把握し、優先順位と更新時期を明確にしたうえで進める、現実的な老朽化対策です。

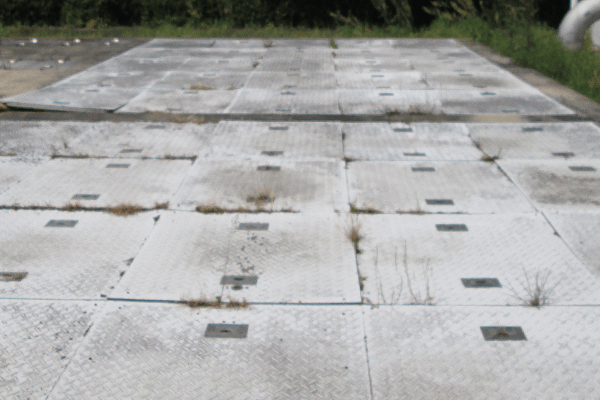

▼管理施設などでは覆蓋の枚数も多く一度にすべて交換するのは難しい



5-2. 新旧覆蓋が混在する期間の維持管理



段階的な更新では、同じ施設内に新しいFRP製覆蓋と既存の金属製覆蓋が混在します。



新旧の覆蓋では、重量、強度、開閉方法、歩行の可否が異なります。作業者がすべて同じ仕様として扱わないよう、管理方法を明確にする必要があります。



特に、従来は歩行していた金属製覆蓋を、歩行を想定しないFRP製覆蓋へ交換した場所では注意が必要です。これまでと同じ感覚で上に乗れば、たわみや破損、転落事故につながります。



歩行可能な覆蓋と歩行禁止の覆蓋は、表示や色分けで区別します。覆蓋ごとに管理番号を付け、材質、製作年、歩行可否、荷重条件、交換履歴を台帳に記録しておくと、点検と次回更新の判断がしやすくなります。



一部だけを交換する場合は、隣接する既存覆蓋との段差や隙間も確認します。新しく製作した覆蓋だけでなく、既存の受け枠と周囲の覆蓋を含めて納まりを確認する必要があります。



6. 現場に合わせた覆蓋の製作



6-1. 図面がない既存設備への対応（現物採寸）



古い施設では、竣工図面や覆蓋の製作図面が残っていないことがあります。図面があっても、その後の改修や経年変形によって、現在の寸法と一致していない場合があります。



そのような場合でも、関西化工では既存の覆蓋や受け枠を現物採寸し、現在の開口部や受け枠の形状に合わせて製作します。



採寸では、覆蓋本体の縦横寸法だけでなく、受け枠の内寸と外寸、載り代、落とし込み深さ、中間梁、対角寸法、周囲の段差なども確認します。周辺に配管や機器がある場合は、開閉時に干渉しないかも確認します。



現場の形状が複雑な場合でも、既存の覆蓋や受け枠、開口部の状態を確認し、現在の設備に合う形状で製作します。



6-2. 関連部品・管理用具を含めた柔軟な対応



覆蓋の更新は、蓋本体を製作するだけで完了するとは限りません。



受け枠が腐食している場合や、取っ手、蝶番、固定金具などが劣化している場合は、覆蓋本体とあわせて周辺部材も見直す必要があります。



関西化工では、覆蓋本体だけでなく、覆蓋の開閉に使用するバール、取っ手、蝶番、固定金具、パッキン、落下防止部材など、周辺部材を含めた提案も行います。



現場での点検方法や開閉方法を確認し、実際の維持管理に合った仕様をご提案します。



現場ごとに開口寸法、荷重条件、設置環境、作業方法は異なります。既製品では対応できない形状や仕様、図面が残っていない既存設備についても、まずは関西化工へご相談ください。
